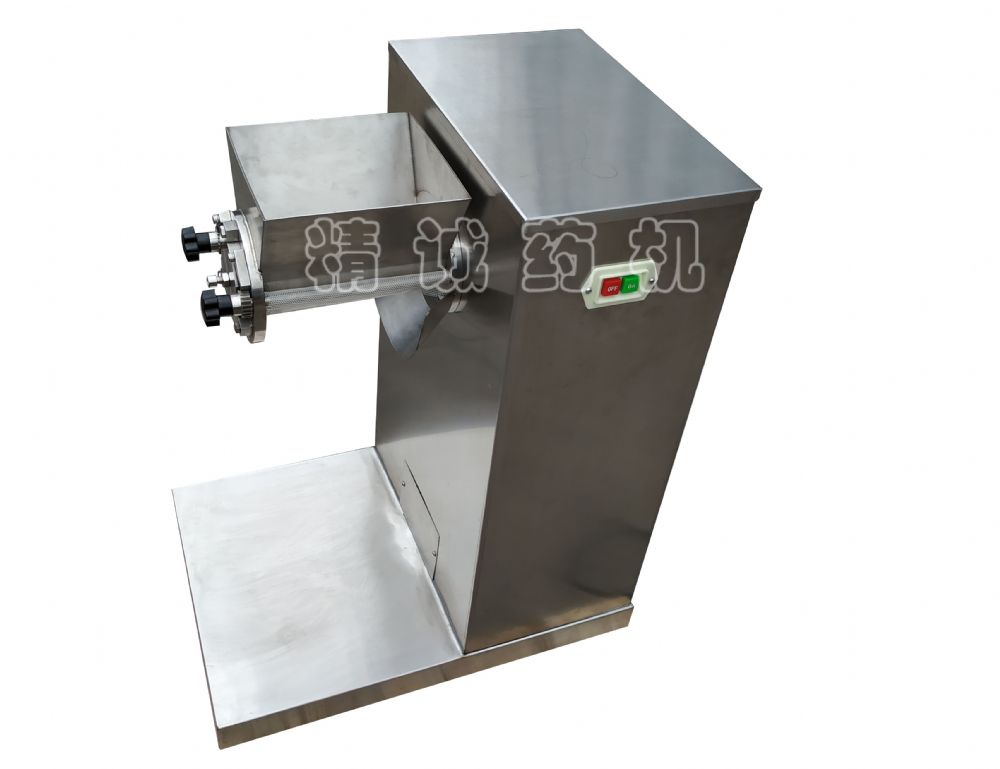

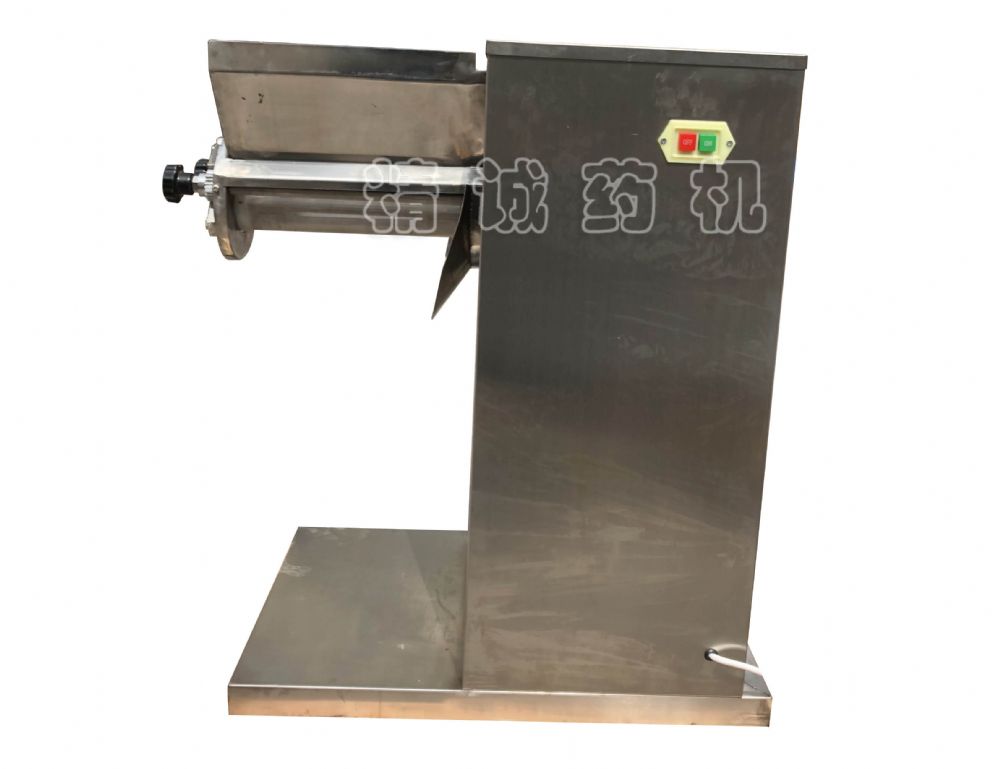

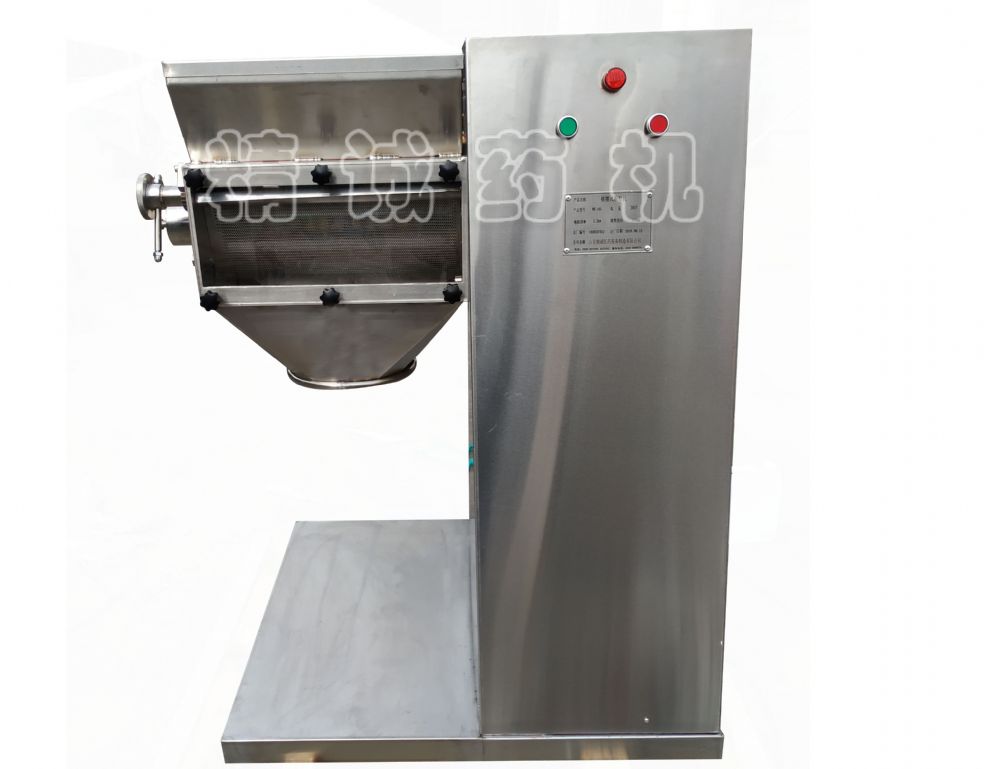

搖擺式顆粒機
WK-160
使 用 范 圍:
搖擺式顆粒機可將混合的粉末狀物制成顆粒，也可將塊狀的干料粉碎成所需的顆粒。搖擺式顆粒機適用于制藥廠、化工廠、食品廠、科研單位、實驗室、醫院、保健品廠批量生產。搖擺式顆粒機整機全部采用不銹鋼制造，符合GMP標準。
結構特點：
搖擺式顆粒機主要由加料斗、滾軸、篩網和機械傳動系統等組成。它工作時，機械傳動系統帶動滾筒轉動，滾筒上有七根截面形狀為梯形的“刮??”，滾筒下面緊貼著帶有用輪的管夾夾緊的篩的篩網。成團的物料由加料斗加入，由于滾筒正反向旋轉而刮??對濕物料產生擠壓和剪切作用。將物料擠過篩網成粒。
搖擺式顆粒機運行時，加料理和篩網位置的松緊直接影響制得顆粒的質量。加料斗中加料量多而篩網夾得比較松時，由于滾筒旋轉時能增加軟材通過篩網的次數，均能使得的顆粒堅硬。
搖擺式顆粒機制得的顆粒一般粒徑分布均勻，有利于濕粒均勻干燥。它的主要特點為旋轉為旋轉滾筒的轉速可以調節，篩網裝卸容易，還可適當調節其松緊。機械傳動系統全部密封在機體內，并附有調節系統，提高了機件的壽命。但由于成粒過程是由滾筒直接壓迫篩網而成粒的，物料對篩網的擠壓力的摩擦力均較大。使用金屬篩網時易產生金屬污染，而尼龍篩網由于容易破損需經常更換，在使用時應加以注意。
技術參數：
| 型號 | 產量（kg/h） | 功率 | 滾筒轉速(r/min) | 搖擺幅度(0) | 滾筒直徑 | 體積 | 重量 |
| WK-60 | 20-30 | 0.55 | 46 | 360 | 60 | 54x32x85 | 70 |
| WK-90 | 30-200 | 1.1 | 55 | 360 | 90 | 70x40x100 | 180 |
| WK-160 | 60-300 | 2.2 | 55 | 360 | 160 | 100x81x122 | 280 |
| WK-250 | 200-500 | 3 | 55 | 360 | 250 | 110x90x140 | 320 |
| WK-320 | 300-800 | 4 | 55 | 360 | 320 | 130x110x150 | 500 |
構造說明：
長方體、有軸承架、減速箱、機座三大件組成。加料粉斗與軸承架連結、伸向機外，機座前端設計為伸出、著地廣而平穩，因此不需安裝、可任意放置室內使用。
顆粒制造裝置: 轉筒橫臥裝置在料斗下面,前后有軸承支座,它通過齒條的傳動,作倒順回轉.端面的前軸承座為活動式,裝拆時|﹑只要旋下三個螺釘了，前軸承座和旋轉滾筒可依次抽出。旋轉滾筒的二端采用對稱凸形連軸節，不受倒順限制、裝拆方便。
篩網夾管：裝置在旋轉筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動手輪將篩網包在旋轉滾筒的外圓上，手輪內擋有棘輪撐住，松緊可以調節。
減速箱： 采用鍋輪傳動，速比為1：30，箱內可儲機油，保證齒桿、齒輪和蝸輪付潤滑良好及無噪音，蝸輪外端，裝有偏心桿帶動齒桿往復運動，與嚙合的齒輪軸即作倒順回轉運動。

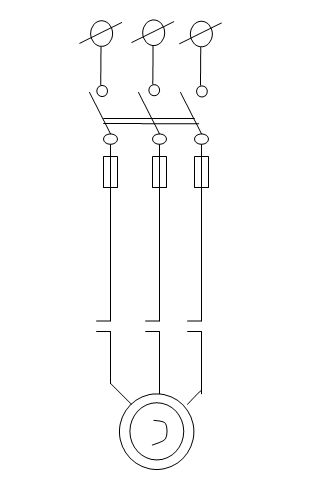

電器原件表
| 序號 | 代號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | HK | 組合開關 | HZ10-10/3 | 1 |
|
| 2 | D | 電動機 | YO6324 | 1 |
|
安裝說明：
本機為整臺裝箱，拆箱后搬至適當使用地方，墊平后即可使用。
電氣線路的裝置，是不受旋轉方向的限制，線路由底座下面經由皮帶罩接至開關，有線卡夾緊。
使用說明：
使用方法：開動機器，將混合料倒入斗內，由旋轉滾筒的搖擺作用，壓擠物料過篩網形成顆粒，如粉碎塊子，應逐漸加入，不宜加滿，以免受壓過大，而使篩網易損
注意事項：粉斗內如粉末停止不下，切不可用手去鏟，以免造成傷手事故，應用竹片鏟或停車工作。
保養說明：
定期檢查機件，每月進行一次，檢查蝸輪、蝸桿、軸承等活動部分是否靈活和磨損情況，發現缺陷應及時修復，不得勉強使用。
機器應放在干燥清潔的室內，其大氣中不得含有虛含有酸類、及其它對機件有腐蝕性氣體流動的場所使用。
機器一次使用完畢后或停工時，應取出旋轉滾筒進行清洗和刷清斗剩余粉子，然后裝妥，為下次使用做好準備工作。
